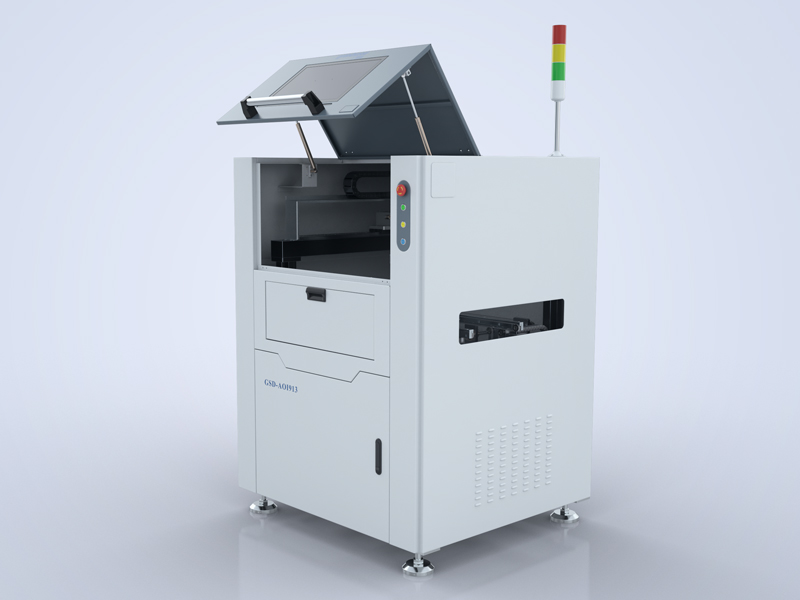

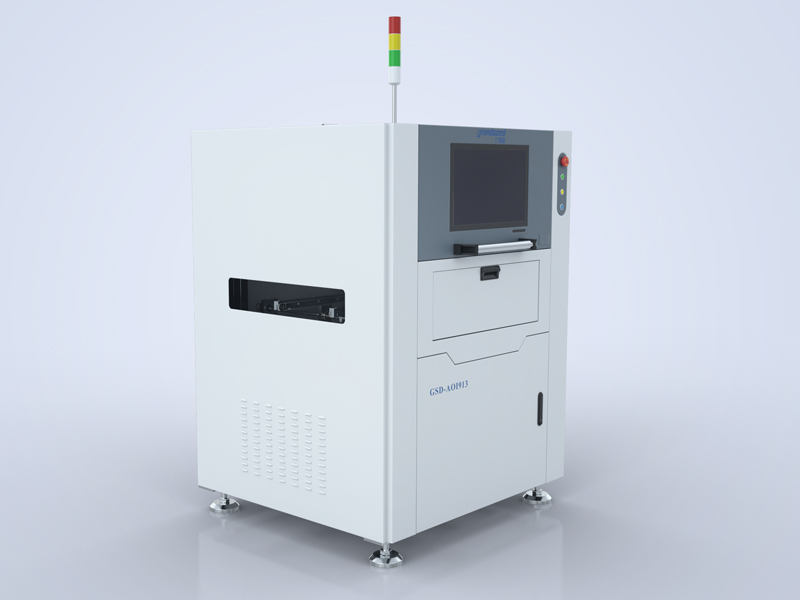

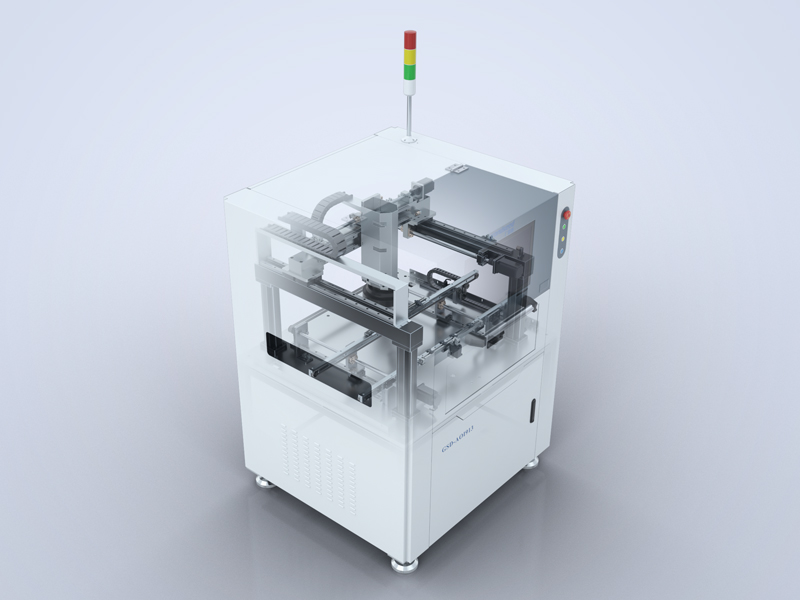

GSD-AOI913E在線型AOI檢測設備是使用AOI檢查設備監視PCB生產過程。通過對生產線上每一塊PCB的檢測，在線監控PCB具體的生產狀況，并為調整生產工藝提供依據。當制造低混合度的大批量產品，且產品可靠性很重要時，廠商會優先采用在線AOI檢測。

廣晟德在線型AOI檢測設備GSD-AOI913E技術參數

PCB流動方向：自動，從左到右，從右到左，可改；

運輸寬度調整：自動；

運輸定軌：在前面(標準)；

NG/OK信號接口：標準；

圖像叛別方法：邏輯算法,圖片對比,彩色圖象對比/外形輪廓對比/二值化參考對比,綜合應用,操作編程簡單；

圖像識別攝像機：日本SONY原裝CCD彩色攝像機, 分辨率： 10微米/點；

圖形識別系統光源：RGB環形LED結構光源；

0201 CHIP圖形處理速度：< 6ms；

每個畫面處理時間：< 100ms；

檢測錫膏印刷：有無、偏斜、少錫、多錫、斷路、污染；

檢測零件缺陷：缺件、偏移、歪斜、立碑、側立、翻件、極性反、錯件、破損；

檢測焊點缺陷：錫多、錫少、連錫；

視覺識別系統防靜電措施：防靜電,不產生靜電；

PCB尺寸：25mm×25mm~380mm×480mm (特殊要求可訂制)；

PCB厚度：0.5mm~2.5mm；

PCB翹曲度：<2mm（有夾具輔助矯正變形）(特殊要求可訂制)；

機械系統零件高度：0.5mm-25mm (特殊要求可訂制)；

機械系統最新零件：01005元件；

XY平臺驅動：高精度絲桿(臺灣HIWIN上銀)，及進口三菱伺服電機馬達系統；

XY平臺定位精度：<25 um；

XY平臺移動速度：700mm/S (MAX)；

軟件操作系統：預安裝：Microsoft  Win7；

識別控制系統特點：統計外形建模，學習OK樣品，自動建立標準圖像，識別數據及誤差閥值；

識別控制系統操作：圖形化編程，自帶元件庫，根據元件形狀選擇標準自動生成檢測框,精確自動定位，微米位微調，制程快捷；

Mark點數：可選擇2個常用的Mark點,拼版多Mark功能；

Mark點識別速度：0.5S/PCS；

條碼二維碼讀?。和ㄟ^設備的攝像頭讀取PCB上的條碼二維碼，并與維修工作站鏈接．(選配)；

控制系統顯示屏：22英寸品牌LED顯示器；

控制系統主機：工業計算機，Intel雙核CPU 3G， DDR3 8G，100G固態硬盤；

機械外形尺寸(L*W*H)：970mm * 1070mm * 1450mm；

重量：約550公斤；

電源：交流220V伏特±10%，頻率50/60Hz，額定功率600W
